Trong bất kỳ dự án thi công nội thất nào, bản vẽ thiết kế luôn là xương sống quyết định sự thành công của công trình. Đặc biệt với không gian văn phòng đặc biệt đề cao tính tổ chức, hình ảnh thương hiệu và hiệu suất làm việc, do vậy, một bộ bản vẽ thiết kế văn phòng làm việc bài bản chính là nền tảng kiến tạo nên môi trường chuyên nghiệp, khoa học và tối ưu công năng. Trong bài viết này, hãy cùng COIDB tham khảo các bản vẽ thiết kế văn phòng làm việc tạo nên vẻ chuyên nghiệp cho không gian làm việc.

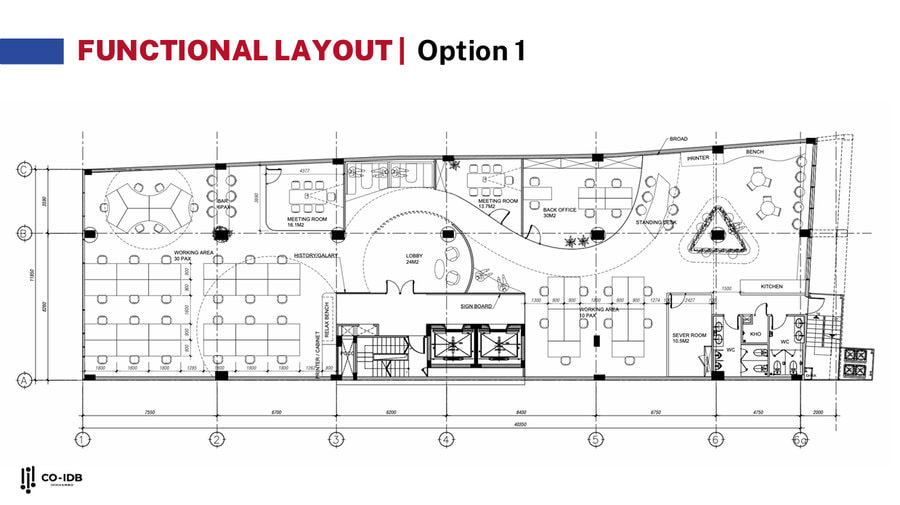

Bản vẽ thiết kế văn phòng làm việc quan trọng như thế nào?
Một bộ bản vẽ được đầu tư bài bản sẽ quyết định phần lớn mức độ thành công của công trình, từ công năng sử dụng cho đến hình ảnh thương hiệu doanh nghiệp.
Những vai trò cốt lõi thể hiện tầm quan trọng của bản vẽ thiết kế văn phòng làm việc:
- Định hình chiến lược tổ chức không gian làm việc
- Tối ưu công năng và hiệu suất làm việc
- Kiểm soát chi phí và hạn chế phát sinh
- Đồng bộ hình ảnh thương hiệu doanh nghiệp
- Đảm bảo yếu tố kỹ thuật và an toàn
- Tạo tiền đề mở rộng và phát triển lâu dài
Vì vậy, trước khi bắt tay vào thi công văn phòng, việc đầu tư nghiêm túc cho bản vẽ thiết kế chính là quyết định chiến lược giúp doanh nghiệp tối ưu chi phí, nâng tầm thương hiệu và đảm bảo sự phát triển lâu dài.

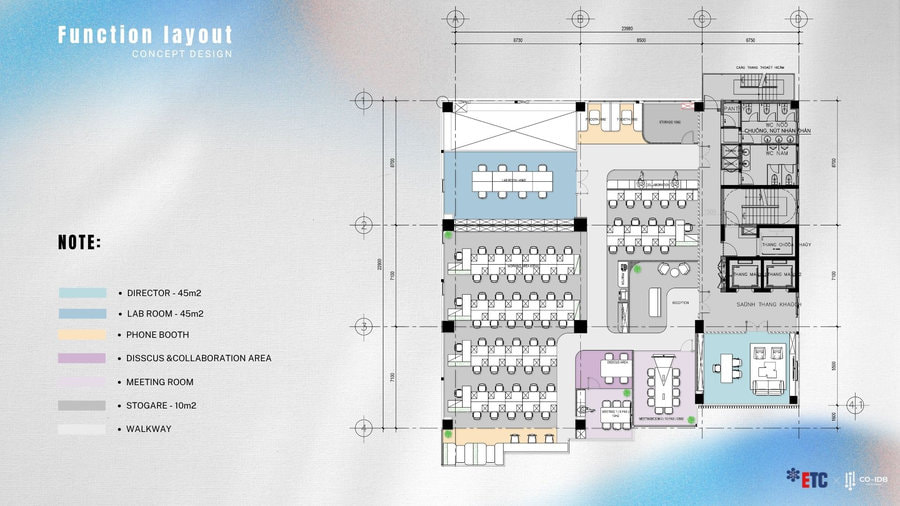

Các tiêu chuẩn đánh giá bản vẽ thiết kế thực tế
Một bộ bản vẽ thiết kế văn phòng làm việc chuyên nghiệp không chỉ đẹp về mặt hình ảnh mà còn phải chính xác về kỹ thuật, khả thi khi thi công và tối ưu trong vận hành. Để đánh giá đúng chất lượng của một bộ hồ sơ thiết kế, cần xem xét dựa trên những tiêu chí sau:
- Công năng và bố trí không gian: Tối ưu diện tích theo mật độ nhân sự (5–6m2/người hoặc 7–10m2/người với văn phòng cao cấp); phân khu rõ ràng giữa khu làm việc, phòng họp, tiếp khách, pantry; đảm bảo luồng di chuyển thông thoáng, thuận tiện.
- Tiêu chuẩn kỹ thuật và nội thất: Tối ưu ánh sáng tự nhiên và nhân tạo; hệ thống điều hòa, thông gió phù hợp quy mô; hồ sơ thể hiện đầy đủ thông số kỹ thuật, vật liệu và chi tiết thi công.
- Tính thẩm mỹ và nhận diện thương hiệu: Phong cách thiết kế đồng bộ với văn hóa doanh nghiệp; sử dụng màu sắc thương hiệu hợp lý; ưu tiên vật liệu bền vững.
- Tính linh hoạt và tương tác: Thiết kế không gian mở tăng kết nối; dễ dàng thay đổi, mở rộng hoặc tái bố trí khi nhân sự tăng.
- Hồ sơ bản vẽ đạt chuẩn: Tỷ lệ bản vẽ chính xác (1/50, 1/100…); ký hiệu và chú thích rõ ràng; đầy đủ mặt bằng, mặt đứng, mặt cắt và chi tiết cấu tạo.
- Ngân sách: Phù hợp khả năng tài chính doanh nghiệp; có phương án vật liệu thay thế tối ưu chi phí nhưng vẫn đảm bảo thẩm mỹ.
- Diện tích tham khảo theo cấp bậc: Doanh nghiệp có thể tham khảo các diện tích theo cấp bậc, với CEO/Tổng giám đốc 20–25m²; quản lý/giám đốc 10–19m²; phòng họp tùy quy mô nhân sự.
- Tính phù hợp nhu cầu thực tế: Đánh giá quy mô hiện tại, kế hoạch mở rộng, đặc thù ngành nghề, văn hóa doanh nghiệp và mức đầu tư.
- Độ chính xác kỹ thuật: Thể hiện rõ kích thước, vật liệu, thông số; hạn chế sai sót thi công, tránh phát sinh chi phí và chậm tiến độ.
Bản vẽ thiết kế văn phòng có những mục gì?
Một bộ bản vẽ thiết kế văn phòng chuyên nghiệp không chỉ gồm một vài bản vẽ mặt bằng đơn giản, mà là cả một hệ thống hồ sơ kỹ thuật chi tiết, đóng vai trò quan trọng trong xuyên suốt quá trình thi công. Bộ bản vẽ càng đầy đủ, tính chính xác và khả năng triển khai thực tế càng cao.
Bản vẽ mặt bằng
Bản vẽ mặt bằng là nền tảng quan trọng nhất trong toàn bộ hồ sơ thiết kế. Nội dung trong bản vẽ mặt bằng bao gồm:
- Thông tin về tổng diện tích văn phòng, diện tích của mỗi khu vực
- Phân chia khu vực chức năng (lễ tân, khu làm việc chung, phòng họp, phòng giám đốc, pantry, WC…)
- Vị trí các món nội thất như bàn ghế, tủ lưu trữ, vách ngăn
- Hướng cửa ra vào, cửa sổ
- Lối đi và khoảng cách giữa các khu vực
Bản vẽ mặt bằng cần phải đảm bảo tỷ lệ chuẩn, khoảng cách giữa các vị trí làm việc phù hợp tiêu chuẩn, không gây bí bách hoặc quá dư thừa diện tích.

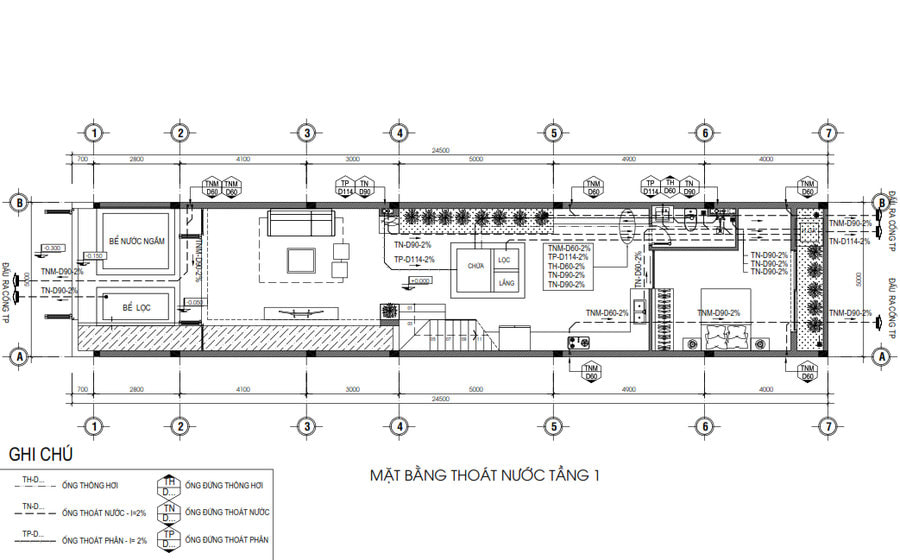

Sơ đồ điện nước – MEP
Sơ đồ điện trong thiết kế văn phòng thể hiện toàn bộ hệ thống cấp nguồn và chiếu sáng của không gian làm việc. Nội dung bao gồm vị trí ổ cắm, công tắc, đèn chiếu sáng, hệ thống dây mạng, camera và tủ điện tổng. Việc bố trí khoa học không chỉ đáp ứng nhu cầu sử dụng thực tế của từng khu vực mà còn hạn chế tình trạng quá tải nguồn điện.
Bên cạnh đó, hệ thống sơ đồ nước tập trung vào hệ thống cấp, thoát nước tại các khu vực như pantry và nhà vệ sinh trong văn phòng. Bản vẽ thể hiện rõ vị trí đường ống cấp nước, ống thoát sàn, bồn rửa và các thiết bị liên quan. Thiết kế chính xác giúp hạn chế rò rỉ, tắc nghẽn và đảm bảo áp lực nước ổn định trong quá trình sử dụng.
Sơ đồ PCCC
Sơ đồ PCCC cần được thể hiện rõ lối thoát nạn, thang bộ, hành lang dẫn ra ngoài; đánh dấu chính xác vị trí bình chữa cháy, họng nước, nút báo cháy, đèn Exit và đèn sự cố; mô tả đầy đủ mặt bằng tổng thể từng tầng và có ký hiệu “You are here” để xác định vị trí đứng. Bản vẽ phải tuân thủ Khoản 2 Điều 5 Thông tư 149/2020/TT-BCA, đảm bảo đầy đủ nội dung chỉ dẫn PCCC. Đồng thời, sơ đồ cần rõ ràng, dễ hiểu, phù hợp thực tế bố trí văn phòng. Các lối thoát hiểm phải đảm bảo an toàn, không bị che chắn và đáp ứng đặc điểm hoạt động của doanh nghiệp.

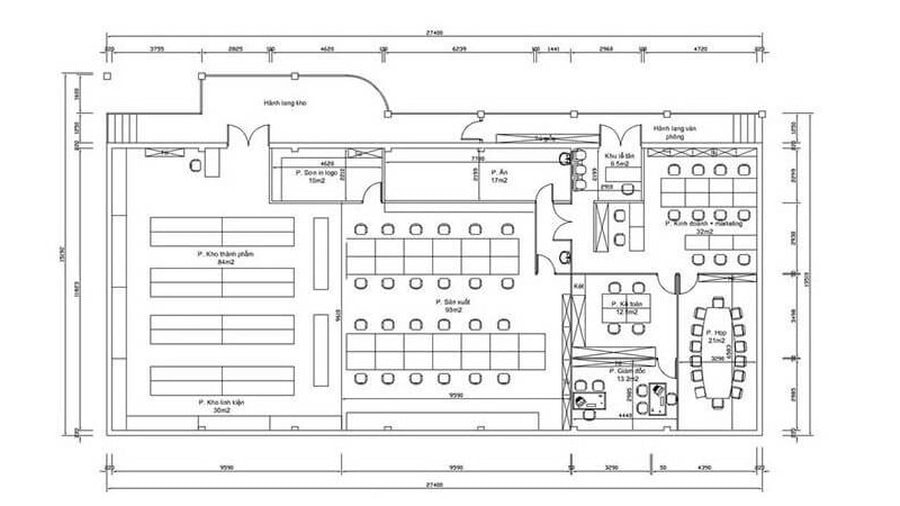

Bản vẽ kết cấu 2D
Bản vẽ 2D thể hiện toàn bộ chi tiết kỹ thuật phục vụ trực tiếp cho quá trình sản xuất và thi công nội thất. Tập trung vào kích thước chính xác, cấu tạo vật liệu và các thông số kỹ thuật cụ thể như chi tiết nội thất như bàn làm việc, tủ hồ sơ, quầy lễ tân, vách ngăn, hệ trần, sàn, tường. Bản vẽ 2D giúp đội ngũ thi công có thể triển khai đúng theo thiết kế, hạn chế sai lệch và tránh phát sinh chi phí không cần thiết.
Đồng thời, đây cũng là cơ sở để kiểm soát chất lượng, nghiệm thu và đảm bảo tính đồng bộ giữa thiết kế và thực tế. Một bộ bản vẽ kết cấu 2D càng chi tiết, rõ ràng thì công trình càng đạt độ chính xác và tính chuyên nghiệp cao.

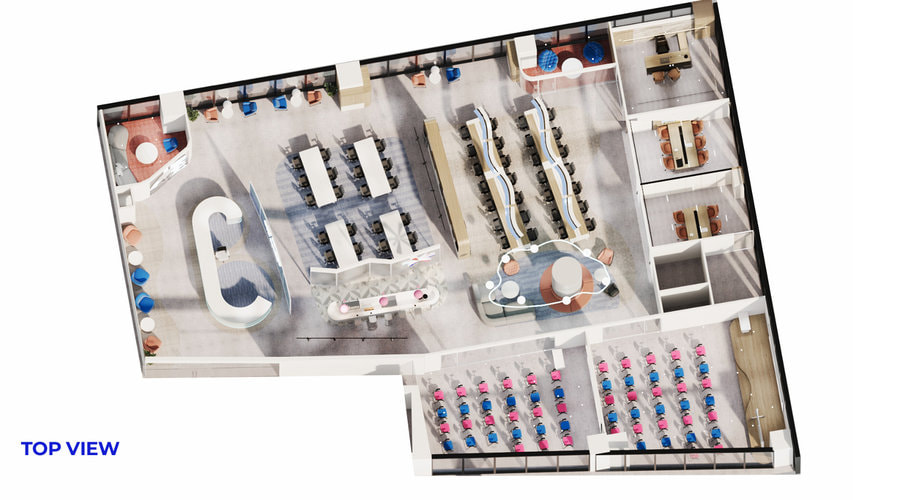

Bản vẽ 3D hoàn chỉnh
Bản vẽ 3D mang lại góc nhìn theo dạng không gian 3 chiều, đây là phần giúp chủ đầu tư hình dung không gian một cách chân thực nhất trước khi thi công. Trong bản vẽ phối cảnh sẽ thể hiện các mục:
- Màu sắc tổng thể văn phòng
- Chất liệu nội thất
- Ánh sáng và hiệu ứng không gian
- Cách phối hợp giữa các khu vực
- Góc nhìn thực tế như khi bước vào văn phòng
Tổng hợp các mẫu bản vẽ thiết kế văn phòng làm việc
Tùy theo quy mô doanh nghiệp, đặc thù ngành nghề và định hướng phát triển, mỗi văn phòng sẽ có phương án bố trí và triển khai bản vẽ khác nhau. Dưới đây là những mẫu bản vẽ thiết kế văn phòng làm việc phổ biến, được ứng dụng nhiều trong thực tế hiện nay.

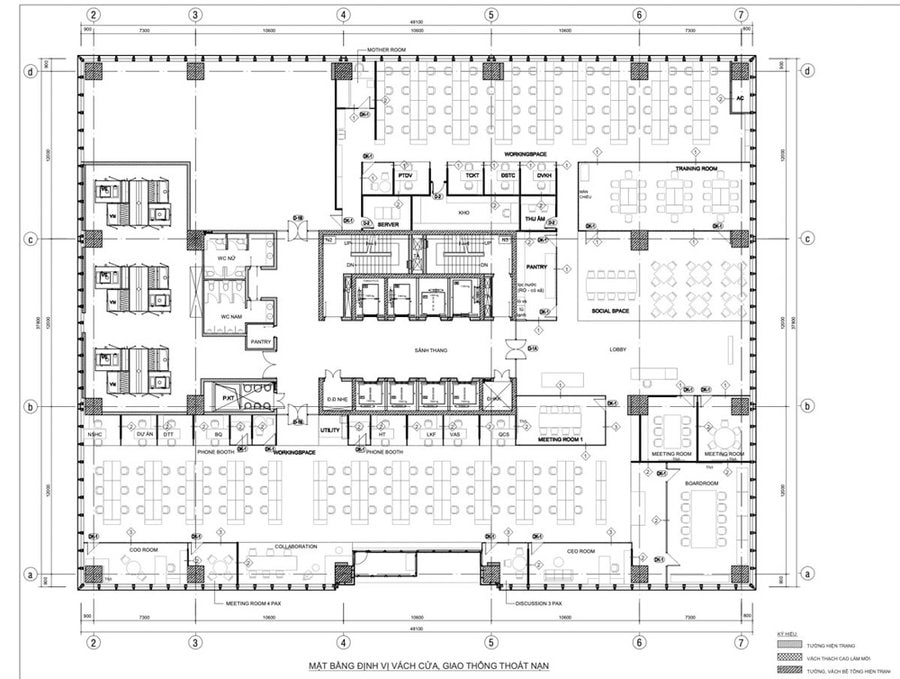

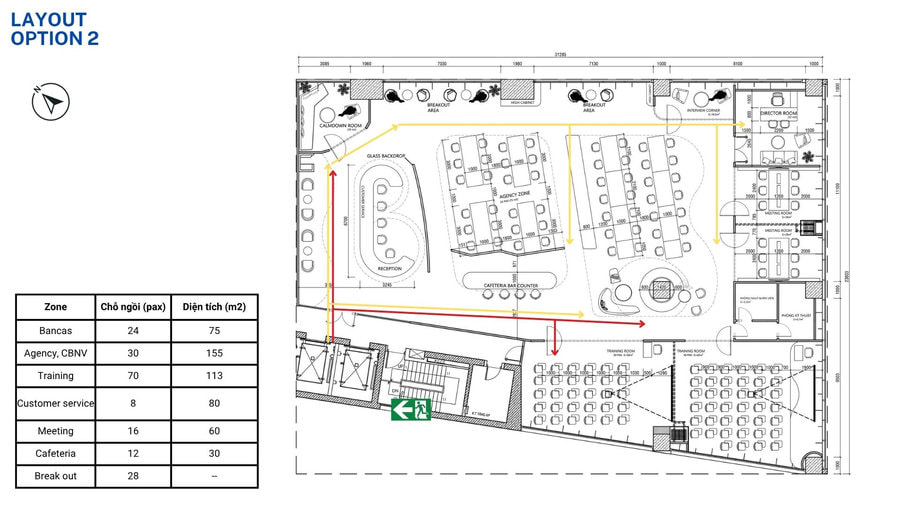

Bản vẽ văn phòng có diện tích lớn
Ở những doanh nghiệp lớn, bản vẽ văn phòng làm việc chú trọng đến sự phân khu chức năng rõ ràng và chuyên nghiệp. Bố cục có sự phân chia giữa các khu vực chức năng như khu vực làm việc, pantry, phòng họp,… Bên cạnh đó, bản vẽ kỹ thuật cũng cần được thể hiện chi tiết hệ thống điều hòa trung tâm, giải pháp tiêu âm và bố trí ánh sáng đồng bộ. Các lối giao thông nội bộ được thiết kế hợp lý để đảm bảo kết nối giữa các phòng ban nhưng vẫn giữ được sự riêng tư cần thiết.

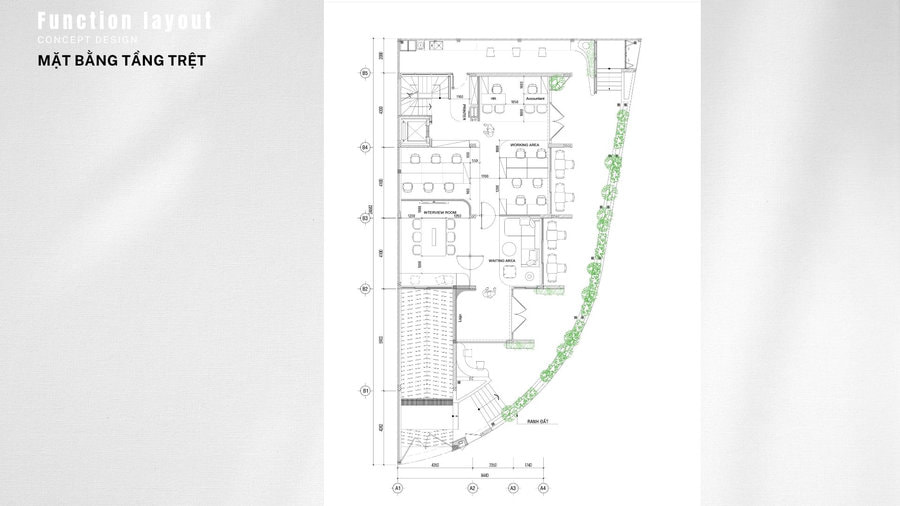

Bản vẽ thiết kế văn phòng xanh
Văn phòng xanh hướng đến không gian làm việc bền vững và thân thiện môi trường, do đó, bản vẽ cần thể hiện các mảng cây xanh được bố trí xen kẽ tại khu làm việc, khu thư giãn hoặc dọc hành lang để tạo sự cân bằng sinh thái, tận dụng ánh sáng tự nhiên thông qua cửa kính lớn, giếng trời hoặc không gian mở. Ngoài ra, việc sử dụng các vật liệu thân thiện môi trường cũng cần được chú thích rõ trong hồ sơ kỹ thuật.

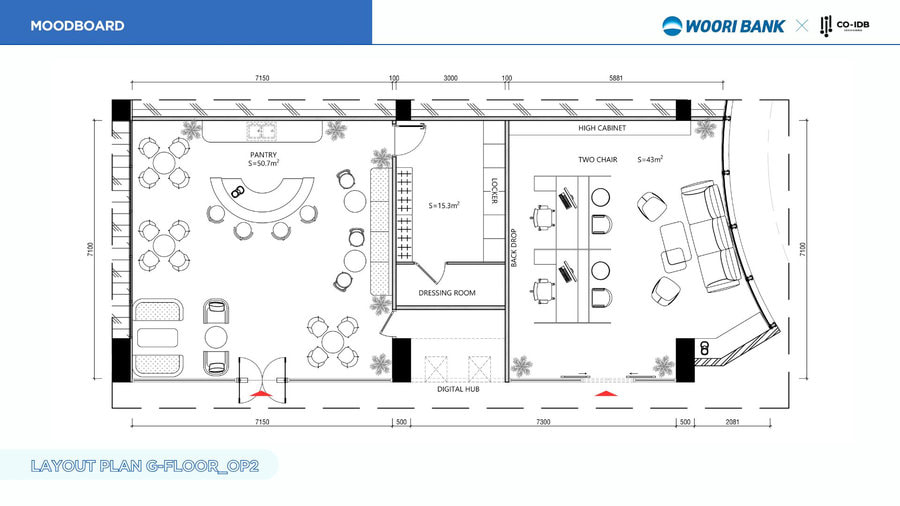

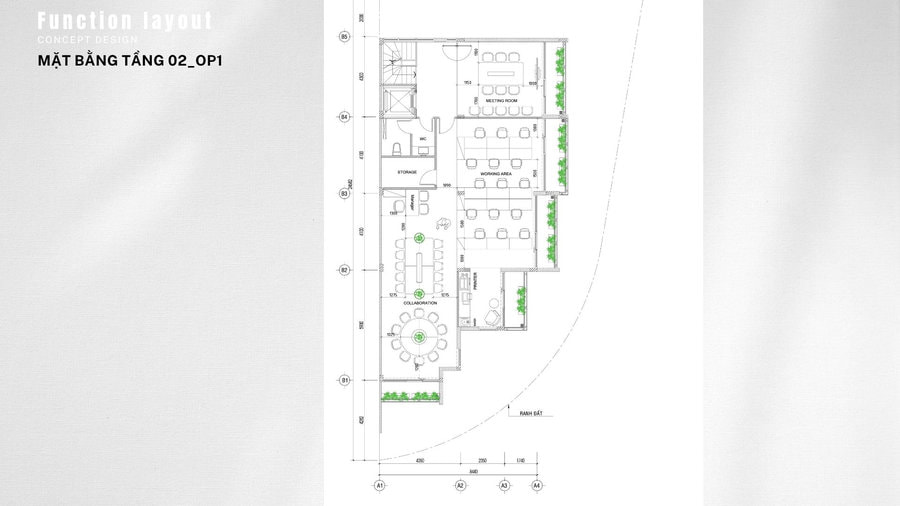

Bản vẽ văn phòng đa năng
Với các doanh nghiệp hoạt động trong lĩnh vực sáng tạo, truyền thông hoặc công nghệ, bản vẽ văn phòng thông minh mang tính linh hoạt cao. Không gian được thiết kế có thể thay đổi công năng dễ dàng, ví dụ phòng họp kết hợp khu đào tạo hoặc khu brainstorming mở. Nội thất di động, vách ngăn lắp ghép và bàn ghế linh hoạt thường được thể hiện rõ trong bản vẽ kỹ thuật. Bố cục không gian khuyến khích sự tương tác và sáng tạo, đồng thời vẫn đảm bảo tính tổ chức khi cần sự tập trung.

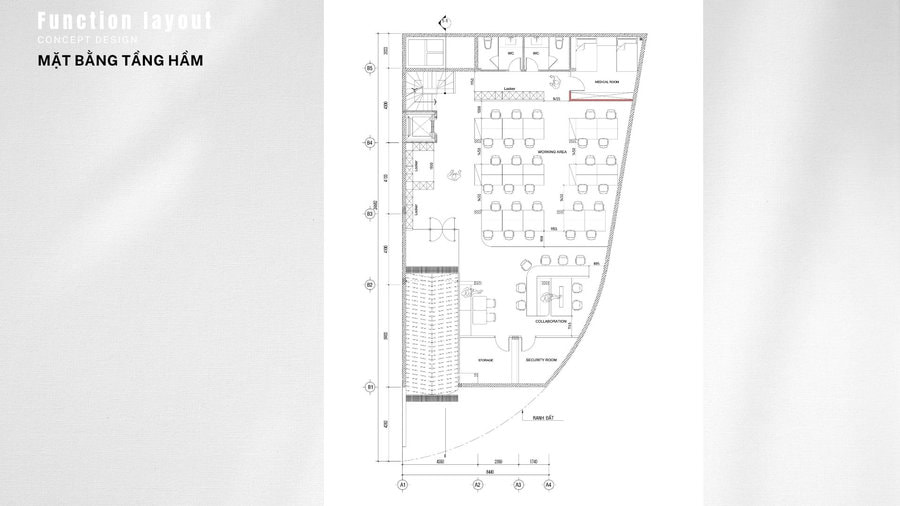

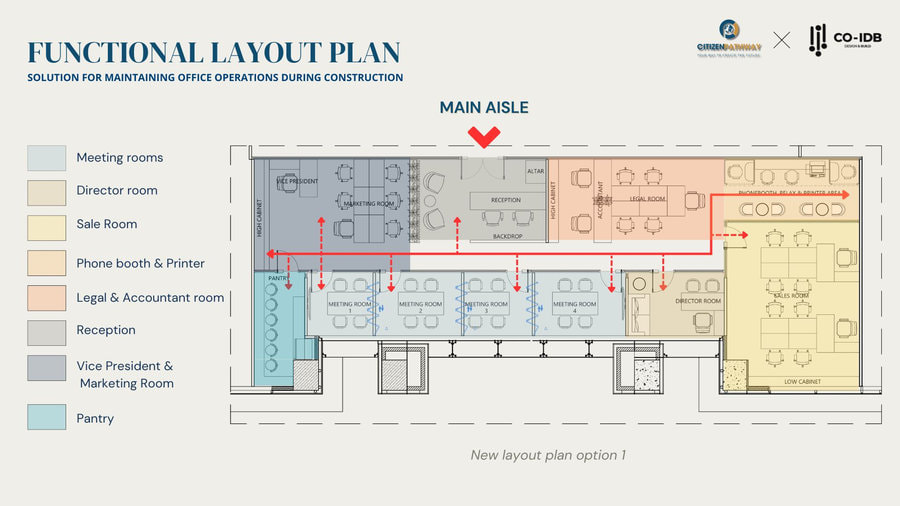

Bản vẽ thiết kế nội thất văn phòng hiện đại
Văn phòng hiện đại tập trung vào đường nét gọn gàng, màu sắc trung tính và bố cục tối giản. Nội thất thường được thiết kế theo module đồng bộ, giúp tiết kiệm chi phí sản xuất và dễ dàng lắp đặt. Trong hồ sơ thiết kế, vật liệu và màu sắc cần được thể hiện rõ nhằm đảm bảo sự đồng nhất giữa phối cảnh 3D và thi công thực tế. Không gian hiện đại hướng đến sự chuyên nghiệp, tinh tế và tối ưu công năng.
Những bản vẽ thiết kế văn phòng làm việc nổi bật tại COIDB
Với kinh nghiệm triển khai đa dạng dự án từ startup đến doanh nghiệp quy mô lớn, COIDB đã thực hiện nhiều bộ bản vẽ thiết kế văn phòng mang tính ứng dụng cao, đảm bảo đồng bộ giữa thẩm mỹ – công năng – kỹ thuật thi công. Mỗi dự án không chỉ dừng lại ở việc bố trí nội thất mà còn là quá trình nghiên cứu mô hình vận hành, văn hóa doanh nghiệp và định hướng phát triển lâu dài. Đây là những dạng bản vẽ tiêu biểu đã được COIDB triển khai:

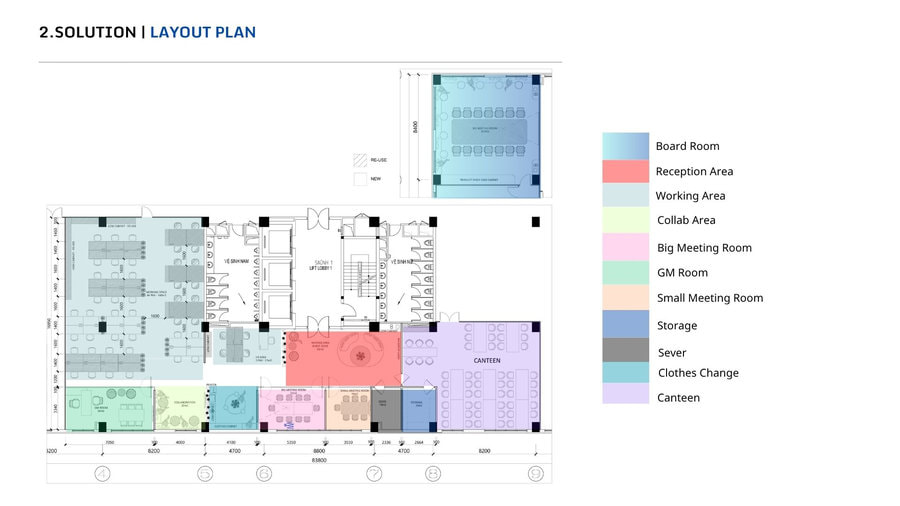

Quy trình thiết kế bản vẽ nội thất văn phòng
Một bộ bản vẽ nội thất văn phòng chất lượng không được hình thành trong một bước duy nhất, mà là kết quả của quy trình làm việc bài bản, có nghiên cứu và kiểm soát chặt chẽ. Dưới đây là các bước cơ bản trong quy trình thiết kế bản vẽ nội thất văn phòng chuyên nghiệp:
- Khảo sát hiện trạng và thu thập thông tin: Đây là bước nền tảng quyết định chất lượng toàn bộ dự án. Đội ngũ thiết kế sẽ tiến hành đo đạc diện tích thực tế, kiểm tra kết cấu sàn, trần, cột, dầm, ghi nhận hệ thống điện, nước sẵn có, đánh giá ánh sáng tự nhiên và hướng gió
- Lên ý tưởng concept và định hướng phong cách: Sau khi khảo sát, đội ngũ thiết kế sẽ đề xuất concept tổng thể dựa trên văn hóa và nhận diện thương hiệu, mô hình vận hành nội bộ, nhu cầu sử dụng từng phòng ban
- Thiết kế mặt bằng 2D: Từ concept đã thống nhất, kiến trúc sư bắt đầu triển khai bản vẽ mặt bằng 2D
- Thiết kế phối cảnh 3D: Sau khi chốt bản vẽ 2D, đội ngũ tiến hành dựng phối cảnh 3D nhằm giúp doanh nghiệp hình dung không gian một cách trực quan nhất
- Triển khai hồ sơ kỹ thuật thi công: Khi phương án 3D được phê duyệt, đội ngũ thiết kế tiến hành hoàn thiện hồ sơ kỹ thuật bao gồm bản vẽ chi tiết nội thất 2D, sơ đồ điện – nước, chi tiết trần, sàn, vách, thống kê vật liệu và kích thước.
- Bàn giao hồ sơ và giám sát thi công: Sau khi hoàn thiện, hồ sơ bản vẽ được bàn giao cho chủ đầu tư và đội ngũ thi công.
Một không gian làm việc chuyên nghiệp không bắt đầu từ thi công, mà bắt đầu từ một bộ bản vẽ được nghiên cứu kỹ lưỡng và triển khai bài bản. Qua hơn 30+ mẫu bản vẽ thiết kế văn phòng làm việc được COIDB tổng hợp, có thể thấy rằng mỗi quy mô, mỗi mô hình doanh nghiệp đều cần một giải pháp bố trí riêng phù hợp với nhu cầu vận hành và định hướng phát triển. Từ mặt bằng 2D, sơ đồ điện nước đến phối cảnh 3D hoàn chỉnh, tất cả đều đóng vai trò quan trọng trong việc đảm bảo tính thẩm mỹ, công năng và khả năng thi công thực tế.
